Autodiagnóstico televisores Sony WEGA Chasis BA6 (2da parte)

A continuación se explica como es mostrado el autodiagnóstico para el chasis BA-6 de Sony con el televisor encendido, ya no se muestra en el LED sino en la pantalla.

Autodiagnóstico en pantalla

Para errores con síntomas tales como "el televisor a veces se apaga" o "algunas veces se va la imagen" y que no pueden detectarse porque son fallas intermitentes, pueden ser errores antiguos almacenados en la memoria y que aun no han sido borrados.

Como entrar a autodiagnóstico en pantalla

Con el televisor apagado (standby), pulsar 4 botones del control remoto en forma secuencial y en rápida sucesión, como se muestra a continuación:

Nótese que esto difiere de entrar al modo de servicio, porque en este caso se utiliza volumen – en lugar de volumen +

En esta imagen puedes ver el error que causaba el MCZ3001D y que antes de reparar presentaba la falla de que a veces encendía y otras no, pues su autodiagnóstico era de 4 destellos en el led frontal, entonces después de haber reparado esa falla entré al autodiagnóstico en pantalla utilizando la secuencia que expliqué atrás, con la intención de ver si había quedado guardado el error en la memoria, y efectivamente ahí estaba, pues procedí a borrarlo, tal como explico mas adelante.

Uso de autodiagnóstico en pantalla

Dado que los resultados de diagnósticos mostrados en la pantalla no se borran automáticamente, comprueba siempre la pantalla de autodiagnóstico durante y después de reparar.

Cuando hallas completado las reparaciones, limpia los resultados de error mostrados en pantalla, y ponlos a "0”.

A menos que los resultados mostrados estén en "0”, la función de autodiagnóstico no será capaz de detectar errores posteriores tras la finalización de las reparaciones.



Borrar los resultados o errores (reset)

Para borrar la pantalla de resultados a "0", primero se debe de entrar al modo de servicio con la secuencia Display – 5 – volumen + - Power, al estar dentro se deben pulsar dos botones más con lo cual se efectuará un reset, y son:

El televisor se apagará y con ello habrá regresado a ajustes de fábrica (reiniciado)

Salir de pantalla de autodiagnóstico

Para salir de esta función solamente apague el televisor desde el botón power o desde el control remoto.

Definiciones de fallas.

- Sobre corriente de B+ (OCP)

Ocurre cuando hay alteración de voltaje en la línea de B+ (135V) y es detectada por el pin 72 del onechip IC001. El televisor se apagará.

- I-PROT

Se produce cuando se detecta la falta del pulso vertical por el pin 78 del IC001. La fuente se apagara cuando el intervalo de la forma de onda exceda los 2 segundos.

- IK (AKB)

Ocurrirá si los niveles RGB no se balancean antes de 2 segundos después de haberlo encendido, se detectara este error por IC001. El TV se mantendrá encendido pero no habrá imagen.

Y para concluir si necesitas el diagrama para los modelos KV-21FA310, KV-21FV210, KV-29FA310, KV-29FS110 y KV-29FV210 con chasis BA-6 puedes bajarlo gratis entrando acá, hasta luego.

Autodiagnóstico televisores Sony WEGA Chasis BA6 (1ra parte)

Hoy comparto información de la forma de actuar de la función de autodiagnóstico en los chasis BA6 de Sony, pero debo aclarar que esto es prácticamente la traducción de una parte de un diagrama para dicho chasis.

Pues muchas veces a los manuales de servicio los entendemos parcialmente, al igual que también considero que esto, solamente es una guía y nada mas, aunque en el diagrama diga así no se puede considerar como una verdad absoluta.

En fin, dichos televisores incluyen una función de autodiagnóstico, pues al producirse un error en el televisor, el led frontal definido como “Standby/Timer”, automáticamente empezará a destellar, y según la cantidad de parpadeos que ejecute en cada secuencia, se traducirá en el probable origen de la falla o problema, los cuales están indicados en el diagrama mediante una tabla en la que aparecen los errores según la cantidad de veces que encienda el led.

Además, si no se puede reproducir un síntoma de error, el mando a distancia (control remoto) puede utilizarse para revisar la ocurrencia de fallas almacenadas en la memoria para revelar problemas (de esto hablo en la 2da parte).

Diagnóstico indicadores de prueba

Cuando se produce un error, el led de StandBy/Timer  parpadeará un determinado número de veces para indicar la posible causa del problema. Si hay más de un error, el led identificará la primera de las áreas con problema.

Descripción de elemento de diagnostico	Numero de parpadeos de Standby / Timer	Probable causa del problema	Síntomas detectados
No enciende	Sin parpadeo	Cable desconectado Fusible quemado	No enciende No hay alimentación AC en fuente de poder esta fallando
Sobre corriente de B+ (OCP)*	2 veces	Transistor de salida horizontal en corto IC1751 en corto	No enciende Carga en línea de poder (B+) esta en corto
I-Prot	4 veces	No hay +/- 13 voltios IC545 fallando	Entra a standby después del barrido horizontal El pulso vertical se detiene No hay B+ o la fuente no trabaja
IK (AKB)	5 veces	Salida de video esta fallando (IC1751) IC001 esta fallando Screen (G2) esta mal ajustado **	No se genera barrido En la detección de corriente de cátodo (TRC) el pulso de referencia de salida es bajo
Laboratorio Electrónico ---- | ---- 13norte.blogspot.com



* Si hay alteración de B+, la obstrucción en la deflexión vertical se detecta simultáneamente. El síntoma es diagnosticado primero por el microprocesador y es mostrado en la pantalla.

** Consultar ajustes de screen (G2) en el diagrama.

Elemento de diagnóstico    Conteo de flash *

Sobre corriente en B+            2 veces

I-Prot                                        4 veces

IK (AKB)                                  5 veces

* El conteo de un flash (1 vez)  no es utilizado por el autodiagnóstico

Para detener las secuencias de destellos solamente hay que desconectar el televisor de la toma corriente y volver a conectar.

El manual de entrenamiento para el chasis BA-6 lo puedes ver en este enlace, y si quieres puedes ver la 2da parte de este tema, hasta pronto

Reparar FlyBack Con Fuga de Alta Tensión

Suele ser muy común en nuestro trabajo que nos lleguen televisores con fugas de voltaje en el fly back, que por lo general sin haberlos destapado ya se puede escuchar el típico sonido parecido a aire que se escapa de alguna llanta y en otras es peor porque se escuchan explosiones (mucha violencia).

Al abrirlo se puede observar (no siempre) que la corriente forma arcos de alto voltaje desde el flyback hacia la conexión a masa (tierra) mas cercana, aunque no es recomendable insistir en observarlo muchas veces, ya que por estar viendo esos arcos puede que se dañe otra cosa debido al cortocircuito.

En esto se cumple una de las leyes de la electricidad sobre la atracción de polos opuestos que dice que polos iguales se repelen y opuestos se atraen.

Las fugas de alta tensión por lo general se presentan de dos formas, unas débiles y otras fuertes, pues en las débiles el televisor talvez aguante trabajar un buen tiempo todavía, pero en las fuertes es muy peligroso el daño de algún componente como el transistor de salida horizontal, aunque en televisores un tanto modernos la protección se encarga de apagarlo.

Suele suceder que algunos Fly Backs es un tanto complicado conseguirlos nuevos en la tienda o usados en otra parte y será una lástima dejar tirado un televisor solo porque determinado componente no se encontró de ninguna forma y ahí es donde puede funcionar el ingenio o el uso de prácticas que otros ya probaron.

Y comento esto porque hace unas pocas semanas le paso algo similar al televisor de mis padres, pues el primer día hacia un ruido débil y un poco molesto, no le di mucha importancia pensé que era humedad en el ambiente debido al invierno, al siguiente día siguió haciendo lo mismo.

Al tercer día tronaba fuerte en el interior y se apagaba, al observar eso no quedaba otra que destapar y ver de qué trataba, obvio que era el FlyBack que hacía un arco de voltaje hacia su mismo núcleo de ferrita, entonces como en mi país es un tanto complicado adquirir este componente para un televisor RCA, modelo MR27310 con chasis CTC203AF9, tuve que buscar información en la web acerca de cómo reparar la fuga en un flyback.

En fin, encontré mucha información y entre todo eso me interesó mucho un método que comentaban que es muy efectivo, pues se trata de utilizar acrílico dental, el cual se compone de dos partes (polvo y liquido) que al mezclarlos se convierte en una materia muy dura, y lo mejor que es barato según dicen, pero yo tengo la suerte de tener un amigo odontólogo que me lo regala.

El motivo de crear este tema es debido a que la información que se encuentra en la red es poco ilustrativa y por lo tanto yo tomé algunas fotografías para que puedas ver como lo hice.

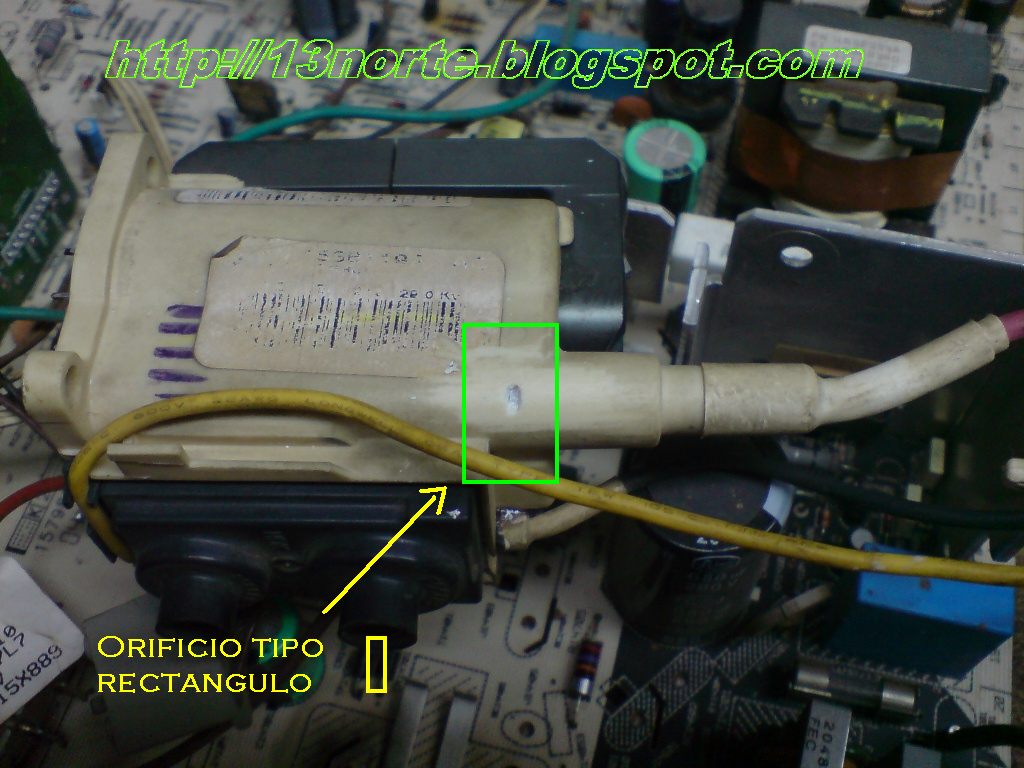

Lástima que olvidé tomar una foto al flyback antes de cortar la parte dañada, pero lo que se veía era una pequeña ranura o fisura ahumada, entonces lo que hice fue rasparla a una profundidad aproximada de de medio centímetro hasta que ya no se veía lo negro.

Después de hacer ese orificio y tratando de no dejar fibras sueltas o sea lo mas liso posible, raspe en la parte superior del orificio a modo de hacer un cuadrado para que al poner el acrílico se pudiera adherir a una superficie adecuada.

Aunque las recomendaciones que hacen es que se utilice un acrílico de color claro, mi amigo me dijo que el rojo es mas duro que el otro, entonces le tomé la palabra y con ese se hizo.

Ya pasó un buen tiempo después de haber hecho eso y el televisor está trabajando perfectamente y sin ningún sonido débil de fuga, confieso que al principio fui un poco escéptico debido a anteriores pruebas (métodos distintos) y pensé que este no iba a funcionar, pero lo hace muy bien.
