Panasonic SA-AK450 con CHGR ERR

Este post tendrá varias imágenes y pocas letras, pues hoy hablo de un equipo de sonido Panasonic modelo SA-AK450 que su mecanismo para cinco discos tipo escalera CRS1 no realizaba su trabajo.

Lo único que hacía este modular al estar en la función CD era mostrar en display las letras CHGR ERR (Changer Error) por decir algo eso significa error de cambiador de discos o mejor dicho error de mecanismo.

Al quitar la tapa cubre polvo del mecanismo lo primero que pude ver fue que la bandeja numero 1 (tray 1) estaba montada sobre la palanca que coge las bandejas (tray catch lever) obvio estaba trabada.

Aunque desmontar la bandeja de ahí no solucionaría nada, pues las imágenes lo dicen todo, me refiero a la suciedad pues ya no se podía vislumbrar grasa por ningún lado, todo estaba reseco y mugriento.

Entonces de una vez me puse a desarmarlo todo y cuando digo todo… es todo, porque era necesario hasta lavarlo para sacar lo sucio, después volver a armar, por supuesto engrasando las partes que tienen que ir lubricadas.

Las fotografías muestran parte de lo que cuento en este tema y pienso que la última imagen puede asustar a quien nunca a desarmado uno así, pero no es tan complicado,  y en cuanto a eso hay un manual y un video de puesta a tiempo de este mecanismo y si vas a este post ahí encontrarás los links para que los descargues completamente gratis.

Además hace poco hablé sobre la necesidad de aprender un poco de inglés porque en nuestro trabajo es muy útil saber por lo menos lo básico para poder defendernos ¿y porque digo esto? Lo digo porque el manual de mantenimiento está en esa lengua  y te será más fácil si sabes un poco de ese idioma.

Como pudiste observar, hoy no me extendí mucho con tanta letra, pero todo porque no había mucho de que hablar, pues las imágenes lo dicen todo, y para terminar ahí dejo el enlace del diagrama para el SA-AK450, si lo necesitas entra que lo puedes descargar gratis, hasta pronto.

Mecanismo de CD en HCD-ZX8 se comporta extraño

Esta reparación que comentaré hoy me hizo tontear un poco, pero con perseverancia logré salir adelante.

Es un componente Hi-Fi (Alta Fidelidad) Sony aunque siempre he preferido decirle equipo de sonido, su modelo exacto es HCD-ZX8, y digo exacto porque muchos cuando buscan información lo que hacen es utilizar el modelo que aparece en la parte frontal y en este caso es el FST-ZX8, pues con este último es un poco mas difícil encontrar información.

Llegó al taller porque no leía discos, pues eso solamente es por decir algo, pero en realidad el mecanismo presentaba un comportamiento errático, pues algunas veces se le daba la orden de salir (open) y no lo hacía y otras cuando acataba la orden al poner un disco y dar close no reproducía nada y volvía a salir.

Lo desarmé y observé que las cinco charolas (trays) giraban y cuando paraba el disco no era subido a la posición de lectura, muy extraño, pues tuve que desmontar todo para llegar hasta el mecanismo que va situado en la parte inferior (posición incomoda para efectuar pruebas).

En la mayoría de imágenes podrás ver la suciedad que tuve que enfrentar en este aparato, pues desmonté el mecanismo lo limpié y engrasé, además noté que la faja de motor de carga (Loading Motor) estaba estirada, procedí a cambiarla por una nueva, el lente y su mecanismo también tuve que limpiarlo (obvio).

Después del mantenimiento creí que eso sería todo, y lo volví a montar en su lugar, por supuesto también las demás partes del aparato para poder probar, yo en ese momento sentía mucho optimismo con ese trabajo que pensé que a la primera iba a trabajar correctamente, pero lastimosamente no fue así, ya que al momento de probar, tuve el mismo resultado del   principio y fue como que no le hubiese hecho nada, que decepción sentí.

No quedaba otra que volver a revisar el mecanismo y en esta oportunidad se me ocurrieron dos cosas y fueron revisar los engranajes minuciosamente talvez veía algo raro y la otra desarmar el switch circular llamado “Rotary Encoder” que va situado abajo de un engranaje giratorio el cual es movido por el motor de carga mediante la polea principal (ver imagen)

De las dos ideas, en la primera no encontré ningún engrane malo u obstruido, y en la segunda tuve que desarmar el switch giratorio (Rotary Encoder) y la verdad no se veía sucio, pero igual lo limpié, después de todo volví a armar y probar nuevamente y en esta oportunidad ya empezó a obedecer, subiendo el disco a posición de lectura, y hasta lo reproducía, pero resulta que a veces subía y a veces no.

Muy raro el comportamiento, pues cuando daba la orden de cerrar (close) la bandeja, lo hacía bien pero el pick up óptico no subía  y luego volvía a salir, que incomodo desarmar de nuevo, pero igual lo hice de nueva cuenta y esta vez no se me ocurría casi nada solamente desmantelar todo el mecanismo y observar.

En eso pude notar algo que no había visto ni me acordaba que existía, y se trataba del switch open/close (abrir/cerrar), de inmediato supuse que ese switch debía ser otro culpable de la falla intermitente, entonces saqué la tarjeta en donde va tal switch y lo desarmé, pues efectivamente los puntos de contacto se veían muy sucios, tocó limpiarlo.

Después de esa limpieza armé nuevamente con gran optimismo creyendo que hoy si había dado en el blanco y así fue, el problema quedó resuelto, hoy solo faltaba dar mantenimiento a las caseteras reversibles ya que el dueño todavía las usa y no trabajaban, pues las desarme bien, lavé engranes, cambié fajas, limpie cabezales, rodillos  y cuando las probé lo hicieron muy bien a la primera.

Si no entendiste muy bien la explicación, las imágenes pueden guiarte un poco.

El HCD-ZX6 y HCD-ZX8 comparten el mismo esquema y también yo quiero compartirlo contigo y por eso desde este enlace puedes descargar completamente gratis dicho diagrama, por hoy esto es todo y no olvides regresar, hasta pronto.

HCD-GX470 con MECHA ERROR

Ya hace mucho tiempo que no reparaba una falla de este tipo en un equipo de audio pero se llegó el día y la avería la presentaba un modular Sony, modelo HCD-GX470 o MHC-GX470.

Al encenderlo hacía su trabajo de forma normal pues  se podía escuchar radio, pero al pasar a CD, pasaba que el mecanismo no hacia bien su trabajo.

A lo que me refiero cuando digo que no efectuaba su trabajo de forma correcta, es porque se oía que el mecanismo hacía ruido fuera de lo normal, pues no se escuchaba el sonido característico que hace cuando sube y baja el pick up óptico y el cambio de posición de la charola, nada de eso.

Oprimí la tecla open/close y la bandeja salió perfectamente, pero al oprimir disc skip/ex-change para mover la charola de disco 1, 2 y 3 solo hacía el intento y sus movimientos se quedaban cortos o mejor dicho se trababa.

Al poco tiempo de estar haciendo intentos de moverse adecuadamente aparecía en display el mensaje “MECHA ERROR” (mechanism error) que en buen español significa error de mecanismo, eso si, este aparato aunque tenga ese problema no bloquea las demás funciones y se puede seguir usando radio, caseteras y entrada de audio.

Entonces lo desarmé para revisar el mecanismo y en la prueba pude notar que la charola giratoria se quedaba trabada, entonces me fui directo a sacar el tornillo que la sostiene para observar los engranajes blancos que se encargan de hacerla girar.

Observe los engranajes para ver si no estaban atorados con algo o desajustados, y en efecto si estaban fuera de tiempo, pero el desajuste solamente se corregía girando un poco la polea que es controlada por el motor mediante la faja.

Pero cabía la pregunta ¿y porqué se desajustó? Y la respuesta la encontré en la charola giratoria, pues ahí se había quebrado o roto un pedazo de plástico, que esta ligado directamente al posicionamiento de la charola.

Para ese problema había dos cosas que hacer, una era cambiar la charola por otra y dos, buscar la forma de repararla, pero conseguir esa parte no sería nada fácil, así que de una vez opté por repararla.

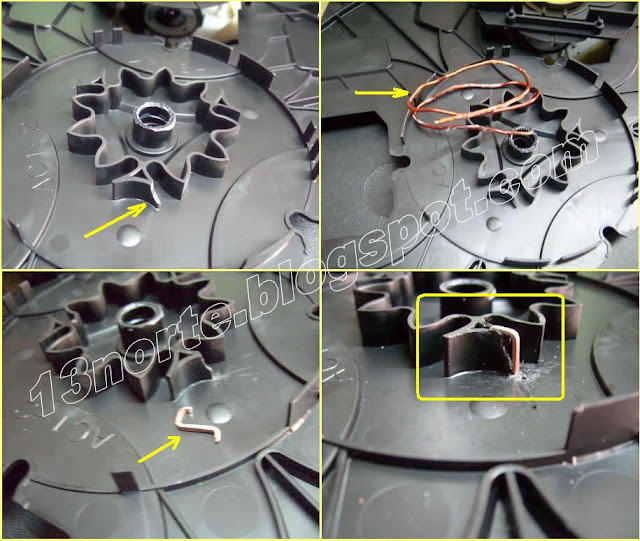

Y para hacer esa reparación hice uso de un pedazo de alambre de cobre usado, de ese que sale de los transformadores o bobinas y con una lima le di forma cuadrada al alambre circular y después le hice unos dobleces a la medida para que pudiera suplir exactamente el vació que había dejado el pedazo de plástico que faltaba.

Ahora, para poner el cobre que acababa de darle forma lo incruste aplicándole calor con el cautín y moviéndolo para que quedara alineado, después le apliqué un pegamento epóxico para llenar el espacio que quedaba vació entre el plástico y el cobre, de esto último no tengo imagen pero de lo demás si.

Después de terminar las manualidades, que a mi parecer quedó muy alineado como el original, volví a atornillar la charola giratoria  en su lugar y al hacer la prueba no hubo ningún inconveniente, quedó muy bien al hacer los cambios de disco 1, 2 y 3; también el pick up óptico subía y bajaba en su tiempo correcto, y así se acabó el mensaje MECHA ERROR.

Debo aclarar que la quebradura de ese plástico no es la única forma para que este u otros equipos de sonido pongan en pantalla tal error, sino que puede ser causado por diversos motivos, por ejemplo que la faja se haya roto, se haya salido de tiempo por otro motivo, algún problema de alimentación o cualquier cosa que tenga relación directa con el mecanismo de CD.

La causa de una falla de ese tipo en cualquier modelo de equipo de audio que lo presente, solo se puede determinar cuando ya se tiene desarmado y se le efectúan pruebas, aunque uno puede tener una noción de que puede estar pasando, pero cuando ya esté desarmado te puedes topar con otra realidad.

Para terminar espero que no te haya aburrido este post y para compensar, te dejo el enlace para que puedas descargar o bajar gratis el diagrama para el modelo HCD-GX470 y HCD-GX570 que comparten el mismo esquemático, así que si lo necesitas entra aquí, por hoy esto es todo y espera mi siguiente articulo, hasta pronto.

HCD-BX5 manipulado por manos inexpertas

Esta vez hablo de un equipo de sonido, que su dueña lo entregó a unas personas que se dicen ser técnicos, pero que en realidad lo único que tienen, es valor de meterse en problemas y lo que digo es cierto, no es hablar por   hablar.

Es un equipo de audio marca Sony, modelo HCD-BX5 y su falla original era que el mecanismo de CD no hacía ningún movimiento y las caseteras no trabajaban, lo único bueno era el radio.

Pues estas personas en lugar de reparar el aparato, lo dejaron peor de como lo recibieron, pues el equipo siempre encendía pero no tenía audio, hoy no se podía ni escuchar radio, o sea lo entregaron inservible (inutilizable).

En mi condición de conocedor de quienes eran los que habían intervenido este aparato, era obvio que lo primero que debía efectuar en este equipo era una exhaustiva revisión visual antes que cualquier cosa y no vi nada extraño.

Con una bocina conectada encendí el equipo y no sonó entonces le puse audífono para ver si había sonido, cuando la espiga iba entrando, el relay de bocinas o salidas de audio se activo y se escucho audio, pero solo sonaba cuando introducía o sacaba la espiga de los audífonos.

Como el sonido se cortaba al mover la espiga, imaginé que podría ser que el yack de audífonos estuviese con falsos contactos en las soldaduras, pues para verificarlo había que destornillar la parte frontal del equipo y así lo hice.

Cuando ya estaba con la parte frontal desligada del chasis me voy fijando que la placa (board) donde va la botonera, pantalla y otros, tenía puesto solo un tornillo y le faltaban como 9 más, pero se detenía por unos ganchos plásticos (ver cosas así indigna).

Entonces solo quité el único tornillo y extraje la placa para ver si no encontraba algo extraño y también para resoldar el yack de audiófonos, pero hice un descubrimiento muy importante y lo que pude observar es que cerca del yack de audiófonos va soldado un cable negro con una terminal con orificio para tornillo.

Pues el único tornillo que tenía esta placa estaba apretando a esa terminal, a primera impresión no me percaté, pero analizándolo mejor a la hora de volver a ubicar la placa en su lugar pongo más  atención y me doy cuenta que esa terminal no tenía porque ir en ese lugar ya que ahí no hay ninguna conexión a tierra, y la función de tal cable es conectar con tierra o masa.

Pues el punto de tierra mas cercano es el chasis metálico de las caseteras y justo eso pensaba cuando veo que falta uno de los tornillos que detienen las caseteras, pues conseguí todos los tornillos para la placa y el cable lo atornille al metal de caseteras (ver imagen).

Pues estas caseteras se polarizan a tierra por medio de un perno que va atornillado a la lata de la parte inferior del aparato (ver imagen), pues atornillé la parte frontal al aparato para luego probar y hoy si se había resuelto el problema ocasionado por personas sin conocimientos.

Ahora solamente quedaba reparar la falla original, y a probar nuevamente iba cuando encendí el equipo y a los pocos segundos me pone en pantalla la palabra “eject” y se apagó, pues ese problema era ocasionado por caseteras debido a que las fajas ya no tenían la tensión adecuada para mover adecuadamente poleas y engranajes pues cambié las cuatro fajas y ese problema también se solucionó.

La falla principal y por la cual se lo entregaron a estas personas era porque la bandeja de CDs no salía y también el problema era fácil porque la faja se había reventado (roto), y aquí se evidenciaba mas la incapacidad de ellos ya que no pudieron desensamblar el mecanismo para cambiar esta faja, pues lo hice y a la hora de efectuar la prueba resulta que trabajó perfectamente, pero no leía los CD y aparecía en pantalla No Disc.

Para este problema se hicieron las verificaciones correspondientes, como revisar flexible, medir los motores spindle y sled y todo aparentaba bien pues procedí a cambiar lente o lector láser (optical pick-up) un KSS-213D y con esto quedó andando como nuevo el equipo.

Pues las recomendaciones a quien no tenga conocimientos adecuados  para dar servicio técnico que mejor no se atreva porque puede pasar momentos muy incómodos con el dueño de algún electrodoméstico y si le gusta este oficio que busque la manera de aprender que con paciencia lo puede lograr, mientras tanto le recomiendo leer esto y después esto.

El manual de servicio que a continuación dejo para su descarga es aplicable para HCD-BX5, HCD-DX5 y HCD-DX5J; así que si lo necesitas lo puedes bajar gratis entrando aquí.

Gracias por leerme y espero que si alguien se sintió aludido no tome esto como personal ni como una ofensa, sino como un ejemplo de que debe tener cuidado porque para empeorar una falla es muy fácil si no se tienen conocimientos, hasta luego.

Mantenimiento a mecanismo de tres CD Sony

Últimamente han llegado a reparación varios equipos de sonido Sony entre ellos han sido tres HCD-GT444 y nada menos ayer arreglé uno de estos.

La falla del Sony Genezi era la misma que presenté hace poco en este tema, en el cual también encontré dañado el circuito integrado de salida de audio con numero STK433-320.

Todo exactamente igual, porque hasta los pines 3 (+ VCC) y 4 (CH 1 OUT) de este circuito encontré en corto.

Este aparato venía bien sucio, con bastante polvo en su interior, pues antes de empezar a repararlo había que limpiarlo, entonces lo desarme todo quitando tapas laterales, tapa superior con casetera incluida, tapa trasera con un ventilador extractor, la parte frontal, otro ventilador, las dos placas, la principal y la de amplificación, otra tapa con el transformador encima y por ultimo el mecanismo para la lectura de CD´s.

Ya bien desarmado empecé a limpiar y pensé que así como estaba de sucio el mecanismo de CD, lo mas seguro no me iba a trabajar, pues lo limpié por encima lo mas y mejor posible, para luego volver a armarlo.

Entonces, estando ya semi armado el aparato revisé, encontré y cambié el STK433-320 para luego probar, esta vez ya encendió perfectamente, dio sonido y solo quedaba por probar el funcionamiento del mecanismo de CD y para mi sorpresa y alivio me trabajo muy bien.

Un comentario de mi experiencia con estos mecanismos es que solamente una vez he tenido que poner a tiempo uno de estos y la verdad me costo bastante ya que no tenía el manual de desarme o de puesta a tiempo que les voy a dejar para descargar mas abajo.

El motivo que me impulso a crear este tema es mas con el fin de ayudar al colega que de vez en cuando tiene que enfrentarse a uno de estos mecanismos y mas aún cuando he podido observar que frecuentemente buscan esta información, yo he logrado darme cuenta de esto porque las estadísticas de búsqueda de este sitio me lo indican a menudo.

Bueno para no extender mucho el tema les cuento que este mecanismo lo traen los modelos HCD-EC50, HCD-EC55, HCD-EC68, HCD-EC69, HCD-EC70, HCD-EC77, HCD-EC78, HCD-EC79, HCD-EC99, HCD-GT111, HCD-GT222, HCD-GT444, HCD-GT555 y HCD-GX99; y no se en que otros modelos mas podrá venir, pero al averiguarlo tendré que agregarlo a esta lista.

En fin el archivo que les dejo para descargar hoy, esta nombrado como un Boletín técnico que fue creado en Mexico, en el cual indica fallas, soluciones, reparación y mantenimiento, así que si necesitas el manual de puesta a tiempo de este mecanismo lo puedes bajar o descargar gratis aquí, muchas gracias por tu visita y espero te sirva la información, hasta luego.

Puesta a Tiempo Mecanismo CDMPS1000 de Sharp

Esta vez trataré de ser breve, más que todo porque el defecto a tratar no deja mucho margen para extenderme, pues se trata de un equipo de sonido marca Sharp, modelo CD-SW200, una marca que no es muy frecuente que llegue al taller (me refiero a audio) y tengo algunas hipótesis del porque, pero este tema creo lo desarrollaré en otro post.

El defecto que presentaba este aparato era que la luz azul proporcionada por dos leds en el subwoofer no encendía y el mecanismo de 5 CDs estaba fuera de tiempo, porque no trabajaba por estar trabado.

Los led azules en el subwoofer no funcionaban por culpa del transistor Q506 un C3203Y que es el encargado de proveer voltaje positivo a los dos led en configuración paralela, pues este estaba abierto ya que no media nada y detectarlo fue muy fácil, porque a simple vista pude observar el sobrecalentamiento que se había reflejado en la placa, por eso lo saque y probé.

Como acaban de leer la primer falla era pan comido pero la segunda ya era un problema serio para mi en ese momento, porque este mecanismo de cinco bandejas (trays) tipo escalera parecido a los panasonic se veía muy complicado debido a que trae una exagerada cantidad de engranajes.

La forma de ponerlo a tiempo fue gracias a un manual que pude descargar de la web en el cual explica paso a paso como hacerlo, y lo pude hacer con mucha paciencia siguiendo los pasos del manual que por cierto esta en español.

Otro detalle de este mecanismo es que lo nombran  con el modelo CDMPS1000 y la verdad que en los tres esquemas que he revisado que llevan este mecanismo no veo que le asignen un numero de modelo.

Los equipos de sonido Sharp con modelos CD-MPS1000, CD-SW200 y XL-UH240 llevan en su interior este mecanismo y no sé cuantos modelos mas lo usen.

En fin, les cuento que este manual lo bajé en dos archivos de Word  para después convertirlo en un archivo pdf para facilitar el trabajo de quien lo quiera descargar de mi sitio, cuando lo bajes podrás notar que incluí un archivo mas y se trata de otro manual de puesta a tiempo para este mismo mecanismo lo único que todos son gráficos y lo saque de uno de los diagramas de equipo que nombré mas atrás.

Te dejo dos enlaces, uno para que puedas bajar o descargar gratis el manual de puesta a tiempo de este mecanismo Sharp, justo aquí y el otro link para que también si lo necesitas bajes gratis el diagrama para el equipo de sonido Sharp modelo CD-SW200 haciendo clic acá.

El objetivo principal de este post es para contribuir con colegas del servicio a equipos electrónicos que por diversos motivos no pueden obtener esta información ya que es muy frustrante saber que existe y no poder obtenerlo, y por ultimo sería bueno si calificas el tema en reacciones o mejor aun si dejas un comentario, hasta luego.

Mantenimiento en Mecanismo de 5 CDs de Panasonic

Hoy presento un video de cómo desarmar y volver a armar un mecanismo de 5 CDs de Panasonic el cual lleva solo una bandeja (Tray) y en su interior 5 espaciadores en donde guarda los CDs, a esto de desensamblar y nuevamente ensamblar le podemos llamar  poner a tiempo, en fin para este mecanismo no tengo su número de modelo así como los ya conocidos: CR14C, CR16, CRS1 y otros de Panasonic.

En algunos diagramas que llevan este mecanismo que por cierto ya son modelos pasados de moda o antiguos no identifican este CD CHANGER con algún número de modelo y por eso lo nombré así en el titulo.

Algunos errores que suelen presentar en pantalla o display estos mecanismos son: CD ERROR, CHANGE y el más común TAKE OUT DISC, en la mayoría de veces se soluciona al desarmar para limpiar, después engrasar adecuadamente y nuevamente armar con su respectiva puesta a tiempo.

Algunos modelos de equipos de sonido o de audio como:

SA-AK18, SA-AK110, SA-AK220, SA-AK230, SA-AK331, SA-AK411, SA-AK500, SA-AK511 y otros más, traen este mecanismo.

Por ultimo te dejo el diagrama del SA- AK411, si lo necesitas lo puedes descargar o bajar gratis en este enlace, gracias por leerme y no olvides comentar o dejar tu voto, hasta luego.

Puesta a Tiempo Mecanismo CR16 de Panasonic

Hoy presento un video que por supuesto no es de mi autoría pero que esta muy bueno e ilustrativo en donde explica el procedimiento de ensamble y desensamble de mecanismo de CD modelo CR16 de Panasonic.

Este mecanismo tipo escalera viene incluido o incorporado en estos modelos de equipos de sonido Panasonic:

SA-PM18, SA-VK81, SA-VK82, SA-VK91 y SA-VK92

El video explica como desensamblar y ensamblar nuevamente, así como la correcta puesta a tiempo o sincronización de tal mecanismo, que si no lo haces bien te ocasionará muchos dolores de cabeza.

En mi condición personal aprendí a darle mantenimiento a este mecanismo sin el video porque no tuve acceso a él y ni sabía que existía en ese tiempo, pues lo aprendí mediante un archivo llamado Guía Técnica Mecanismo CR16.

Si gustas puedes entrar a este tema en el que tuve un problema con el mecanismo tipo escalera CR16, y a la vez aprovecho para decirte que participes dejando una reacción o un comentario justamente al final de este tema, gracias y hasta luego.

Combo TV/VCR método para anular VCR

Un día de estos tuve la oportunidad de anular un mecanismo de VCR de un combo TV/VCR marca Sylvania modelo SRC2213, como podrás darte cuenta en la actualidad ya son pocos los que todavía están en uso y cada año que pasa son mucho menos debido a que han quedado obsoletos por el lector de DVD´s, pero de vez en cuando aparece alguno de estos en nuestros talleres.

El problema principal que suele suceder y que la mayoría de técnicos conoce, es que el televisor enciende perfectamente bien con buen sonido y buena imagen pero aproximadamente a los diez segundos se vuelve a apagar y esto no es ningún secreto porque ya se sabe que es debido a problemas en el mecanismo de VCR.

También es lógico y muy común que al dueño ya no le interese que se le repare el VCR (reproductor de VHS),  pues a él solo le interesará que le hagamos trabajar el televisor y por tanto con la intención de dar a conocer la forma de hacerlo me puse a escribir este post.

¿Por qué se apaga el combo TV/VCR? se apaga porque el mecanismo suele quedarse trabado y el switch de carga (Load Switch) queda en posición diferente a la de inicio o también se puede apagar por la obstrucción del polvo o por la obstrucción de alguna parte del mecanismo entre los sensores de movimiento que son dos y van situados a los lados del VCR con un emisor infrarrojo al centro que se encarga de emitir una frecuencia de luz infrarroja hacia esos sensores, que son llamados sensores de inicio y de fin de cinta (TAPE).

Existen varios métodos para desactivar o anular el mecanismo VCR para dejar funcionando de forma normal el televisor (que no se apague) y hoy explicaré el método que yo utilicé.

Decidí escribir este articulo debido a que he leído en la web una forma de hacerlo que a mi no me dio resultado, pero aseguran que si es efectivo y se trata de sustituir los dos sensores (fototransistores) de los extremos por led normales.

Probé de varias maneras este método y no me dio resultado, ya que el televisor siempre se me apagaba, ¿será que no lo hice bien? No lo se, cuando me traigan otro volveré a intentarlo.

En fin, con mi probador de controles remotos pude ver que el emisor infrarrojo que va al centro del mecanismo se mantiene constante transmitiendo una frecuencia de luz infrarroja hacia los dos fototransistores laterales y si esta luz llega a ser obstruida por algo, en la pantalla aparecerá el mensaje “parar” o “stop”  y a los pocos segundos el televisor se apagará.

Al observar esta luz (IR) constante se me ocurrió algo que podrás ver y leer un poquito mas adelante… bueno, para dejar anulado el mecanismo lo primero que se debe de hacer es dejar el switch de carga en posición de inicio o sea sin tape en su interior, porque si lo dejas en otra posición el microprocesador creerá que hay insertado un tape (casette) y también se apagará, en la imagen anterior puedes ver como debe quedar ese switch.

Te cuento que: para mantener la transmisión de luz (IR) hacia los dos sensores los tuve que sacar (a los tres) de su posición habitual y soldarles unos pedazos de cable para poder dejarlos pegados en otro lado en donde la transmisión y recepción no pueda ser obstruida por ningún motivo y como dicen que una imagen vale mas que mil palabras en la fotografía puedes ver y entender lo que me esta costando explicar.

El mecanismo lo dejé en su mimo lugar, lo único que sin conectarlo al sistema, en cuanto a los modelos SRC2213, SRC22134 y SRC22194 te cuento que comparten el mismo diagrama y si lo necesitas puedes descargarlo gratis entrando al enlace, hasta pronto.

Panasonic SA-VK82D bloqueado.

Hace bastante tuve un caso con un modular Panasonic modelo SA-VK82D, su problema un tanto extraño era que solo respondía a dos órdenes, una encender y la otra apagar, con la diferencia que se podía encender desde cinco puntos como:

POWER – AUX - TUNER/BAND - TAPE - DVD/CD

Después de encendido no respondía a nada solamente al botón de power para apagarse, parecía tener un bloqueo de teclado vía software o sea de configuración por parte del usuario en el setup o talvez algún switch de la botonera pudiese estar obstaculizando los demás botones.

Entonces extraje la tarjeta frontal donde van los botones para ver sino había algún switch oprimido por desgaste o haciendo alguna continuidad entre sus pines, por supuesto usando el tester en escala de ohmios y todo andaba bien, después encendí el aparato con la tarjeta afuera (sin atornillar) y no hubo ningún resultado.

Hice revisión visual en todo el modular, medí algunos componentes (sin sentido) superficialmente o sea sin extraerlos, también con el esquema revisé algunas tensiones y no aparecía nada.

Al darme cuenta que todo parecía estar en buen estado, me inclinaba a creer que el problema era más cuestión de software que cualquier otra cosa, pues surgió la idea de aplicar un reinicio o reset.

Pero reiniciar implicaba saber como hacerlo y eso si era un problema para mi, pues no sabía como, entonces emprendí la búsqueda en internet de ese método para tal modelo y marca, obtuve varios resultados y nada me funcionó.

Como aún no me sentía satisfecho por culpa de los malos resultados, emprendí la tarea de investigar en el diagrama la forma de resetear y la verdad me costó mucho encontrar algo, pues yo buscaba la palabra reset y así nunca me iba a resultar.

Entonces fui más detallista en la búsqueda y por fin logré encontrarlo, en la página 23 del respectivo diagrama encontré la frase “User initialization” (inicialización de usuario o reset), pues muchas veces las cosas están enfrente pero por cuestiones de idioma las pasamos desapercibidas.

La forma de aplicar el reset al SA-VK82D se hace así:

Con el mecanismo de CD/DVD parado y sin ningún disco al interior, presionar el botón ■ (Stop) en el frente del reproductor y sin soltarlo presionar la tecla ≥10 en el control remoto, después de haberlo hecho aparecerá “INIT” en display y el equipo de sonido regresará a sus ajustes originales o de fabrica.

Intenté hacerle el reinicio pero no lo logré debido al bloqueo en los botones, pues ya de tanto que hice no encontraba argumentos para seguir, entonces lo dejé abandonado (como una semana) con pocas esperanzas, no sabía si seguirle o entregarlo.

Esa pausa me refrescó un poco, pues al regreso tomé en cuenta algo que ignoré desde un principio, y es que el mecanismo CR16 para cinco discos estaba trabado y nunca dudé de el ya que para mi no tenía que ver una cosa con la otra (gran error).

Pero… por cualquier cosa, le di mantenimiento al mecanismo CR16, limpiando, revisando y lubricando; no había nada mal en sus engranes por tanto volví a armar siguiendo los pasos del manual para dicho mecanismo o puesta a tiempo del mecanismo tipo escalera CR16 y todo resultó bien.

Después de poner todo en su lugar, el mecanismo queda con el pick up óptico (lector láser y sus motores) en la posición superior o sea contiguo a la bandeja numero 5, entonces lo monté al modular luego encendí y esperé…

Casi de inmediato observé que el pick up óptico comenzó a bajar a la parte inferior hasta ponerse contiguo a la bandeja de disco número 1 y de inmediato esa bandeja entró y el lente o lector empezó a  buscar para leer pero como no había disco tuvo que aparecer en display la frase “NO DISC”, después de ese protocolo probé las demás funciones y todo me respondió a la perfección.

En conclusión, la solución fue lo que menos me esperaba, pues el bloqueo lo generaba el mal funcionamiento del mecanismo y de no insistir no lo hubiese logrado, el diagrama para este modular lo puedes encontrar aquí, si lo necesitas entra y descárgalo gratis, hasta pronto.

Falla de mecanismo tipo escalera CRS1 Panasonic

Como en todo servicio técnico (taller) responsable, el trabajo se tiene que dar garantizado, y digo esto porque me pasó que a los tres días de haber entregado un modular Panasonic SA-AK240 al cual le reparé la falla F61, regresó de nuevo pero con un problema distinto, pues la falla era que no se podían reproducir los discos compactos debido a mal funcionamiento del mecanismo para 5 CD´s tipo escalera CRS1, el cual no lo tuve que intervenir la primera vez que vino porque no presentaba ningún problema y solo reparé el error F61.

Cuando destapé el equipo de sonido, en la prueba pude observar que al dar la orden de open (abrir), solamente se veían movimientos en algunos engranajes del mecanismo pero no ejecutaba esa orden y al volver a oprimir open ya no hacía nada, solo aparecía en display “CHGR ERR”, para volver a intentar había que apagar y encender nuevamente.

Lo primero que pensé fue que seguramente el mecanismo estaba fuera de tiempo, y por lo mismo me puse a desarmarlo para revisar engranajes, limpiar, engrasar y volver a ensamblar en la forma correcta, después de eso conecté todo para probar y sucedió lo mismo.

Para no aburrirlos hice el proceso de desarme y armado del mecanismo como cinco veces y también saqué la placa en donde va el motor, el solenoide, los sensores y switchs del mecanismo para lavar principalmente los sensores con un cepillo dental agua y jabón para inmediatamente secar con una secadora de cabello, todo eso por si los sensores no hacían su trabajo al estar obstruidos por suciedad, y tanto esfuerzo por lograrlo que no obtuve ningún resultado.

Después de todo lo hecho, me hice más a la idea que el problema pudiese ser más electrónico que mecánico y me puse a observar con detalle los movimientos del mecanismo, pues pude notar que el solenoide no ejecutaba ningún movimiento, entonces para comprobar si le llegaba voltaje tuve que soldarle dos cables en sus terminales para poder colocarle las puntas del tester, ahora con el probador en corriente continua encendí el aparato y le di una orden al mecanismo pero en ningún momento le llegó voltaje al solenoide.

Pensé dos cosas, ¿será un sensor el dañado o será problema de alimentación?, pero opté por la segunda opción, entonces revisé su diagrama para ver de donde obtiene la alimentación el solenoide, pues lo que tenia que hacer era buscar en el esquema el conector CN2805 y ahí seguir el pin 12 (Plunger) de ese conector, pues a ese pin están ligados los transistores Q2936 y Q2937, dos resistencias, dos puentes y un diodo; que en su mayoría son smd y los medí a todos ellos sin encontrar nada.

Confieso que algunas veces trabajo al revés y digo eso porque lo primero que hice fue medir componentes, pero no tenía que hacerlo así, pues debía empezar comprobando si llegaba alimentación e esos componentes y efectivamente viendo el diagrama, el emisor de Q2936 debía estar polarizado con 12 voltios y no había nada (0 voltios) mientras que Q2937 si trabajaba correctamente en función de switch.

Lo que restaba hacer era seguir la línea MOT_12V que es la que alimenta el emisor del transistor Q2936, pues este voltaje viene de la placa de poder o amplificación y entra a la placa principal por el pin 9 del conector CN2808, cuando medí este pin si encontré los 12 voltios, esto me hizo entender con  toda seguridad que el problema estaba en la tarjeta principal y solo tenía que darle seguimiento a esa línea para encontrar la causa de porqué no llegaban los 12 voltios al mecanismo CRS1.

Fue fácil dar con la causa, pues se trataba de un puente smd con numero W2575 en el chasis, estos puentes parecen resistencias y en su cuerpo traen grabado un cero y es raro encontrarlos abiertos, pues lo sustituí por uno de otra placa, ya con eso el solenoide activaba y desactivaba en su tiempo correspondiente, dando como resultado el óptimo funcionamiento del mecanismo.

Si necesitas el manual de mantenimiento o de desarme del mecanismo CRS1 en pdf lo puedes bajar acá o si lo prefieres en video descárgalo aquí.

Además debo agregar que los modelos SA-AK250, SA-AK340, SA-AK450, SA-AK640, SA-AK750 y SA-AK860; llevan ese mismo mecanismo y no se que otros modelos lo puedan llevar también, hasta luego.
